等離子處理儀通過低溫等離子體表面處理技術（如射頻激發活性氣體產生高活性粒子）對生物材料進行精準表面改性，其作用機制及優勢包括：

生物材料（如培養皿、微流控芯片）的原始表面多為疏水性，導致細胞貼壁率低或蛋白質吸附不均勻。深那等離子處理通過轟擊材料表面，引入極性官能團（如羥基（-OH）、羧基（-COOH）），顯著提升表面親水性。例如：

細胞培養皿：處理后接觸角從>90°降至<20°，細胞貼壁效率提高60%-80%。

PDMS芯片：等離子活化后，抗體固定密度提升3倍，檢測靈敏度大幅增強。

植入材料（如鈦合金、聚合物支架）的表面粗糙度與化學性質直接影響免疫反應。等離子處理可精準調控表面形貌與官能團，例如：

鈦合金骨科植入物：經氧等離子體處理，表面形成氧化層，促進成骨細胞黏附。

聚合物血管支架：氮?dú)獾入x子體修飾后，抗凝血性能提升，降低血栓風險。

等離子體中的紫外輻射與自由基可高效滅活表面微生物（殺菌率>99.99%），同時去除有機殘留物，避免細胞培養中的污染風險。

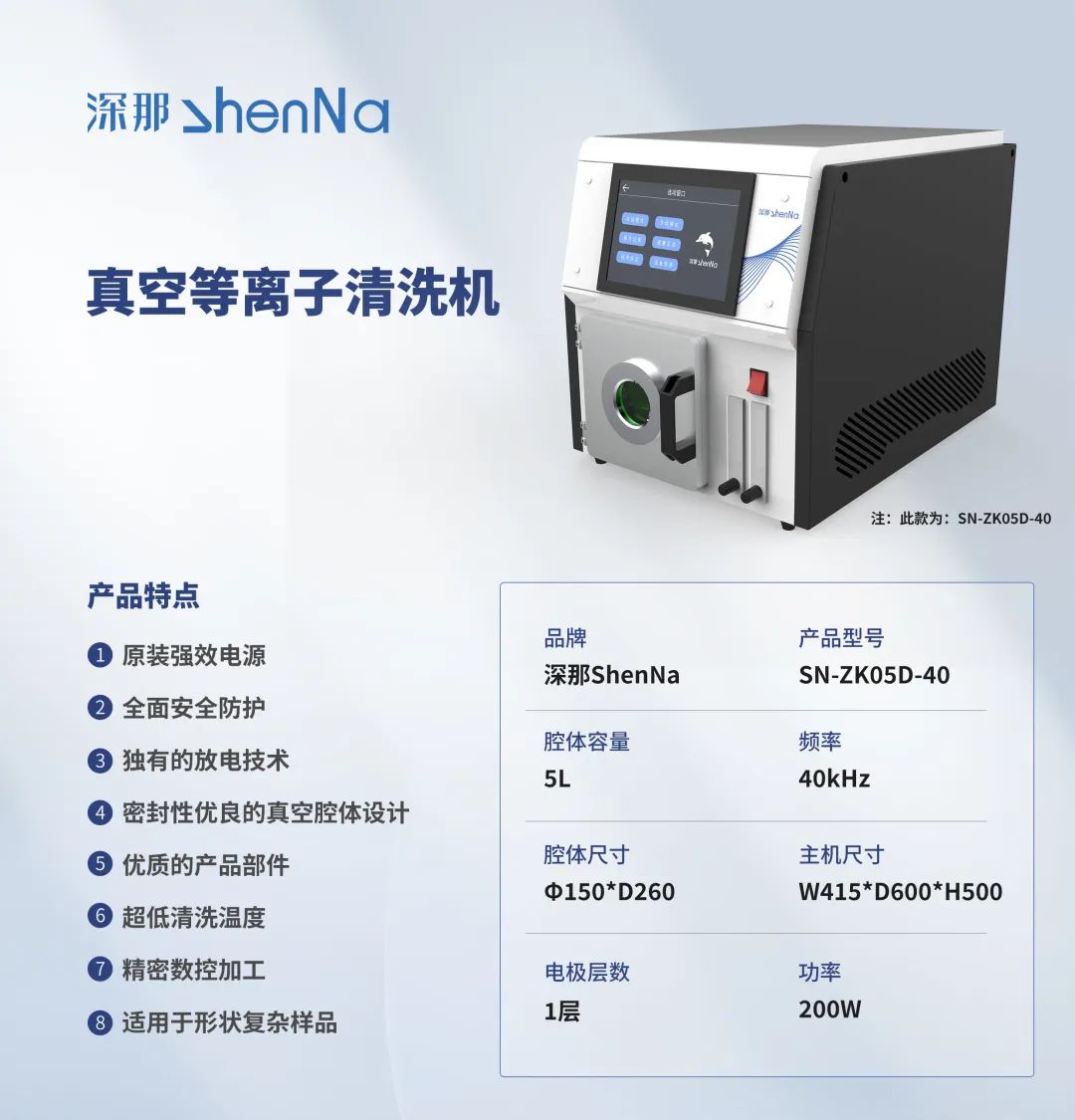

深那等離子處理儀通過射頻（RF）或微波激發電離氣體（如O?、N?、Ar），生成包含電子、離子、自由基的高能等離子體。其獨特優勢在于：

電子溫度高（1-10eV）：足以打斷材料表面的化學鍵。

氣體溫度低（接近室溫）：保護生物樣本活性。

物理轟擊：高能離子撞擊材料表面，去除有機污染物（如脂質、塵埃）。

化學修飾：自由基與表面分子反應，生成親水或功能化基團。例如，氧等離子體在聚苯乙烯表面生成大量羧基，增強蛋白質吸附。

交聯與刻蝕：重組表面分子結構（如交聯聚合物鏈），或選擇性刻蝕特定區域（如制備微納結構）。

氣體類型：

氧氣（O?）：強氧化性，適合滅菌與親水改性。

氬氣（Ar）：物理轟擊為主，用于清潔與表面粗糙化。

功率與時間：

低功率（10-50W）+短時間（<1分鐘）：敏感生物樣本（如DNA芯片）。

高功率（100W+）+長時間（5分鐘）：頑固污染物或深度刻蝕。

氣體類型：支持氧氣、氮?dú)獾榷鄽怏w適配性。

處理腔尺寸：根據樣品量選擇（如微流控芯片vs大型培養皿）。

功率與頻率：高精度控制適用于敏感生物材料。

零化學殘留：避免傳統酸處理或硅烷化試劑的毒性風險。

納米級精度：適用于微流控芯片、納米藥物載體等精密器件。

快速高效：處理時間僅需數秒至數分鐘，支持高通量實驗。

低溫等離子體模塊（<40℃）：避免傳統高溫等離子體導致熱敏感材料變形，適配更多種類高分子材料。

脈沖式等離子體技術：通過時間-能量精準調控（如脈沖頻率1-100Hz），實現表面改性深度可控（1-100nm），滿足不同細胞類型（如干細胞vs.腫瘤細胞）的差異化需求。

Q：處理后的樣品可保存多久？

A：處理后樣品需密封保存，建議24小時內使用，避免表面能衰減。

Q：等離子處理會破壞蛋白質結構嗎？

A：合理參數下僅影響表面官能團，內部結構無損傷（需避免過高功率）。

Q：能否處理液態生物樣本？

A：僅適用于固體或干燥樣品，液態需先干燥處理。

等離子處理儀憑借其獨特的技術機理，正在重塑分子生物學實驗的邊界。從基礎研究到臨床診斷，這一“無形之手”將持續推動生命科學領域的精準化與高效化！
